數控雕刻機主軸實用指南

最后更新：2021-05-12 作者克萊爾5分鐘閱讀

數控雕刻機主軸實用指南

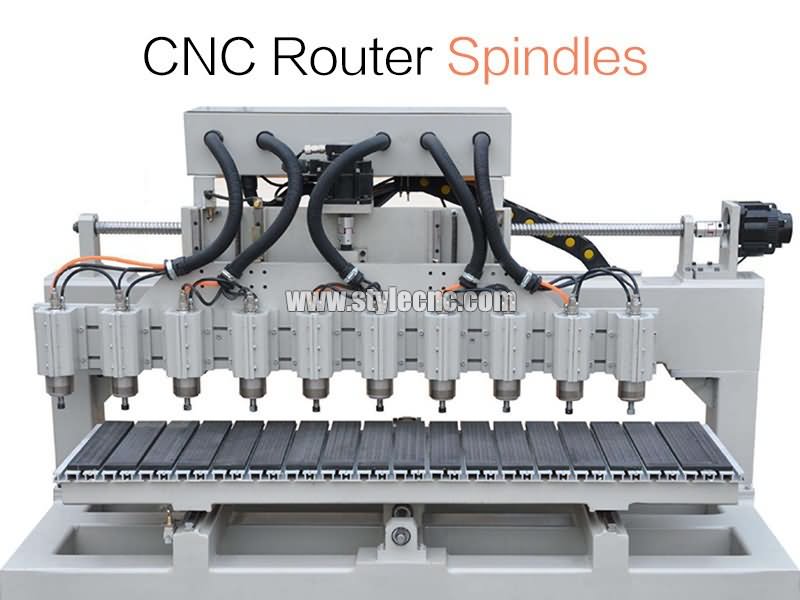

空冷主軸或水冷主軸是數控雕刻機的核心部件，主軸電機與設備的性能息息相關，我們應該重視如何選擇、使用和維護主軸。

什么是數控雕刻機主軸？

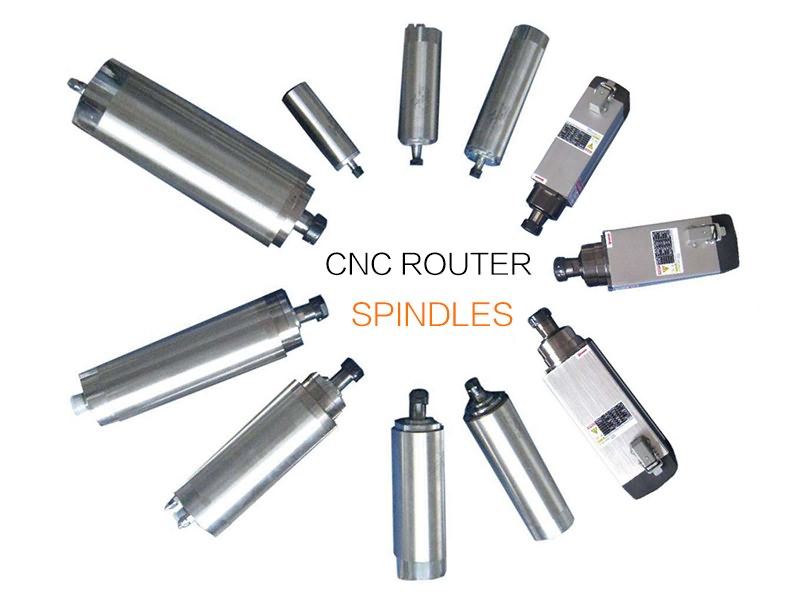

數控雕刻機主軸是一種用于高速銑、雕刻、雕刻、鉆孔、銑削、沖孔等加工方法的電主軸。數控雕刻機主軸是數控雕刻機的核心部件，分為風冷主軸和水冷主軸。

數控雕刻機主軸如何工作？

主軸作為數控雕刻機套件的主要部件之一，主要用于調節機床的轉速。數控雕刻機主軸的工作原理是什么？換句話說，數控雕刻機主軸是如何工作的？

驅動變速

數控雕刻機的主軸是整臺機床速度的來源，主軸驅動速度的變化一般體現為2種主要形式。

1、主軸電機設有齒輪變速，目的是降低主軸轉速，增大傳動比，以滿足機床切削的要求。

2、主軸電機通過同步齒形帶或三角帶驅動主軸，該類型主軸又稱寬范圍電機或強切削電機，具有功率恒定、范圍寬的特點。

工作過程中不需要機械變速，主軸箱中省去了齒輪和離合器，此時主軸箱實際上就成了主軸支撐，簡化了主傳動系統，從而提高了傳動鏈的可靠性。

提高準確性

數控雕刻機主軸有兩種驅動方式：交流驅動和直流驅動。目前，交流驅動方式較為普遍。

交流電機不需要維護、易于制造、不受惡劣環境的影響。

早期交流主軸采用的是模擬式交流伺服系統，但現在主流是數字式交流伺服系統。

主軸利用系統控制模型及動態補償采用高速微處理器實時處理，增強了系統的自診斷能力，從而提高了系統的準確性。

推動主動性

通過幾對齒輪降低主軸轉速，并增大輸出扭矩，以滿足主軸低速運轉時的輸出扭矩特性要求。一般來說，大中型數控機床都愿意采用這種變速方式。

還有一種是主動驅動方式，適用于轉速較高、調速范圍較小的機床，電動機本身的調速即可滿足要求，又可避免齒輪傳動帶來的振動和噪聲。

如何選擇數控雕刻機主軸電機？

1、判斷主軸質量是否優良的標準

1.1、主軸電機是否采用高精度軸承?如果沒有采用高精度軸承，表現就是主軸電機長期高速旋轉后會出現過熱現象，影響主軸電機的使用壽命。

1.2、在不同轉速下，特別是在高速下旋轉時，聲音是否均勻、和諧。

1.3、主軸是否徑向受力。主要參考是否能在高轉速下切削較硬的材料。有些主軸只能在很低的轉速下切削較硬的材料，否則主軸性能會嚴重受損，使用一段時間后會影響主軸精度，甚至發生故障。

1.4.如果要追求高的加工效率，加工速度一定要快，同時用刀量也會很大，比如加工實木材料等，就需要功率為2的主軸電機。2KW 或更多。

1.5、主軸標準配置根據設備規格不同，配置不同。

2、根據不同用戶選擇合適的主軸電機。

2.1. 業余小型數控雕刻機: 主軸動力來自 1.5KW 至3.0KW.選擇這種方式，既能達到加工的目的，又能節省成本。

2.2. 數控木工雕刻機：主軸電機可根據待加工木材的硬度進行選擇。其功率一般為2.2KW 到4。5KW，這樣的組合也是最合理的。

2.3. 金屬數控雕刻機：制造商使用的主軸功率相對較高，一般從 4 開始。5KW 到7。5KW，最常用的是5。5KW 主軸電機。

2.4. 石材數控雕刻機：主軸功率也應根據加工石材的硬度來選擇。一般功率為3.0KW至4KW。5KW 能滿足客戶需求。

2.5.小型數控雕刻機：主軸電機功率一般從2.2KW 由于機床較小，因此功率密度可達3.0KW。

主軸電機功率過大，不但浪費電能，而且增加采購成本，功率過小又達不到加工功率需求，所以選擇合適的主軸電機功率非常重要！

3、數控雕刻機主軸轉速與雕刻材料的關系。

雕刻材料的硬度越高，主軸轉速越低。這其實很好理解。高硬度的材料需要慢速研磨。如果轉速過快，刀具可能會損壞。加工材料的粘度越高，主軸轉速就越高。這主要適用于一些軟金屬或人造材料。

數控雕刻機所用刀具的直徑也是決定主軸轉速的重要因素。實際刀具直徑與加工材料和加工線密切相關。刀具直徑越大，主軸轉速越慢。

4.主軸轉速應根據主軸電機的用途來確定。

從主軸電機的功率曲線可以看出，當主軸轉速降低時，電機的輸出功率也隨之降低，如果輸出功率低到一定程度就會影響加工，對刀具和工件的壽命造成不利影響。因此，在確定主軸轉速時，要注意保證主軸電機具有一定的輸出功率。

數控雕刻機主軸如何使用和維護？

根據客戶的加工工藝和環境，數控雕刻機主軸可以進行選擇性配置。由于工作環境因素的影響，主軸是與加工工件直接接觸且損耗最大的設備配件，其性能對加工工藝的影響也極大。因此，在日常生產加工中，我們應該做好數控雕刻機主軸的維護保養工作。

1. 必須建立數控雕刻機的意識。就主軸電機而言，培養愛護主軸電機的意識就是養成愛護主軸電機的習慣。如果養成這種習慣，主軸電機的主要維護工作就能完成。

2.廢料每天下班后操作人員要用吸塵器把電機主軸和電機轉子端部的接線端子清理干凈，防止廢料在轉子端部和接線端子上堆積，以避免廢料進入軸承，加速高速軸承的磨損，避免廢料進入接線端子，造成電機短路燒毀。

3、每次裝卡、更換工具時，操作人員必須將蓋子擰開，不能用直接插入的方式更換工具。

4、操作人員應養成卸刀后清理鉗頭、壓帽的習慣。

5.上刀時操作人員必須將刀具、夾頭、壓帽等清洗干凈，這也是一個習慣。這個細節做到位，主軸電機壽命可以大大延長。

6.每天開機后給操作人員通上冷卻水必須檢查電機工作狀態，要檢查工作情況，要檢查冷卻水中是否有水垢、微生物污染，要檢查管道狀況是否正常，必須保證冷卻水的正常循環。嚴禁在主軸電機轉速不高的情況下開動主軸電機。只有在冷卻正常的前提下，主軸電機才能處于良好的工作狀態。如果管道有死彎，導致水流不暢或臟物堵塞管道，都會引起主軸電機不能正常工作，而且會影響加工效果。

7. 依規格使用主軸電機。這是最好的保養方法。
