彌合設計與制造之間鴻溝的關鍵步驟之一是生成 G 代碼文件。對于數控機床用戶而言，ArtCAM 是一款功能強大的工具，它能夠輕松創建復雜的圖紙并將其轉換為可加工的代碼。無論是新手還是專家用戶，都能輕松生成 G 代碼。 數控機床 按照本指南操作，該指南演示了該過程。我們可以一起分析每個階段，并幫助您為您的工作制作理想的文件。
什么是 ArtCAM？
專門 CAD/CAM軟件 ArtCAM 是一款用于數控機床設計和制造的軟件。它擁有獨特的精度極高的能力。 2D/3D模型使其在各種行業中廣受歡迎，包括標志制作、珠寶制作、木工等。借助 ArtCAM 的各種工具，用戶可以在程序中直接繪制草圖、塑造和處理設計。ArtCAM 的直觀界面使將藝術概念轉化為精確的機器指令變得非常簡單，無論您正在創建的浮雕或雕刻的復雜程度如何。
該軟件強大的刀具路徑生成功能尤其受到用戶青睞，它簡化了數控加工的設計準備工作。用戶可以在同一平臺上選擇適合材料的理想刀具，調整切削深度，并自定義加工策略。對于希望使用數控機床實現數字設計的專業人士和愛好者而言，ArtCAM憑借其豐富的設計選項和強大的適應性，成為首選。
什么是G代碼？
用于操作數控機床的編程語言稱為G代碼，它指導機床的運動和動作以執行預定任務?？梢詫代碼理解為一系列指令的集合，這些指令向機床指定了所有運動、速度和切削時間。G代碼的每一行都代表一個特定的動作，例如更換刀具、移動切削刀具或改變主軸轉速。
配置好設計和刀具路徑后，像 ArtCAM 這樣的 CAM（計算機輔助制造）軟件會生成 G 代碼文件。這些文件生成后會被送入數控機床的控制器，控制器讀取指令并執行必要的切削。由于 G 代碼的質量決定了加工項目的精度和效率，因此在執行加工之前進行精確的設置和模擬至關重要。
為什么使用 ArtCAM 生成 G 代碼？
ArtCAM憑借其強大的設計功能和易于使用的界面，是創建G代碼的絕佳選擇。以下是CNC用戶認為它更勝一籌的一些原因。
? ArtCAM 具有直觀的布局，可以實現高精度和詳細的設計 2D/3D設計。
? ArtCAM 自帶的加工技術使刀具路徑生成更加容易。
? 支持多種類型的數控機床。
如何使用 ArtCAM 為數控機床生成 G 代碼
使用 ArtCAM 為您的數控機床創建 G 代碼是實現設計的關鍵步驟。您的數控機床使用 G 代碼（作為其語言）將您的數字圖紙解釋為精確的運動和動作。憑借其強大的設計和刀具路徑開發功能，ArtCAM 簡化了此過程并使您更容易生成精確的 G 代碼。無論您的經驗水平如何，通過學習如何使用 ArtCAM 生成 G 代碼，您的數控項目的質量和效率都可以大大提高。
設置您的 ArtCAM 項目
在開始設計之前，正確設置項目非常重要。確保有完美的安排后再開始項目。這是你開始的方式，
? 啟動您的計算機軟件。
? 從主菜單中選擇“新模型”，然后輸入項目的尺寸。這包括厚度、寬度和高度。
? 您所使用的材料類型將決定您可以使用的切割設置。
? 指定數控機床開始切割的位置，通常是左下角或中心位置。
創建或?qū)肽愕脑O(shè)計
現在是時候?qū)⒛脑O(shè)計導入 ArtCAM 了。您可以直接在軟件中創建新設計，也可以從其他 CAD 工具導入設計。
在 ArtCAM 中創建新設計
? 使用矢量繪圖工具繪制文本或基本形狀。借助此工具包，可以創建封閉對象、曲線和直線，用于數控加工。3D如果您需要更復雜的設計，ArtCAM 提供建模工具。
? 您可以利用雕刻工具制作復雜的雕刻、浮雕和創建紋理。
導入設計
? ArtCAM 允許您導入 DXF、EPS 和 STL 如果您已經使用其他程序（如 AutoCAD 或 Adob??e Illustrator）規劃了項目，則可以使用以下格式。
? 只需通過導航至“文件”>“導入”來選擇文件即可。設計完成后，下一步是設置刀具路徑。
設置刀具路徑
刀具路徑是指數控機床雕刻設計圖案所遵循的路線。ArtCAM 通過提供針對不同類型切削的多種刀具路徑策略，簡化了這一過程。
刀具路徑類型
1. 2D 刀具路徑： 適用于簡單的切割操作，如雕刻或輪廓切割。這些是平面設計的理想選擇。
2. 3D刀具路徑： 用于涉及深度和曲率的更復雜的設計，例如創建淺浮雕。
3. 鉆孔刀具路徑： 如果您的設計需要鉆孔，該刀具路徑將根據鉆頭的尺寸創建垂直孔。

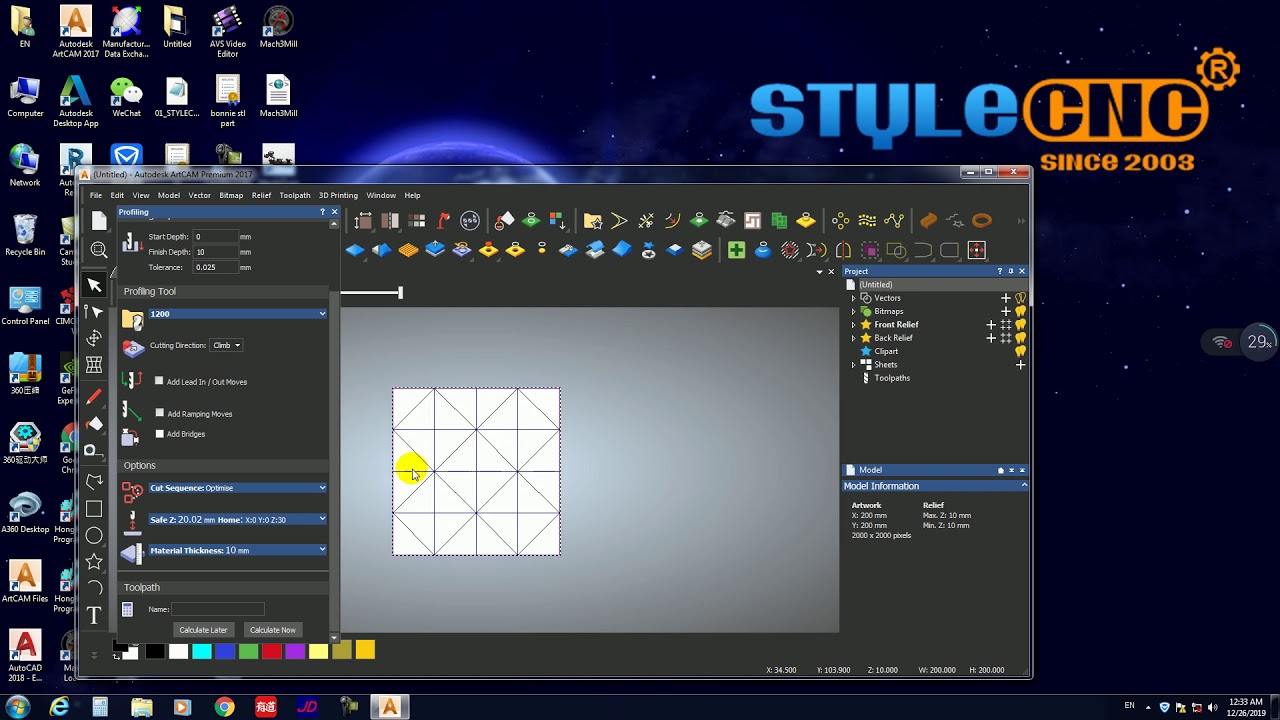

刀具路徑設置過程
? 選擇要加工的區域：要選擇您希望機器切割的設計部分，請使用 ArtCAM 中的選擇工具。
? 選擇正確的工具：通過調整直徑和切削深度等參數，ArtCAM 可讓您定義切削工具（例如立銑刀、球頭銑刀或 V 型鉆頭）。
? 定義加工參數：指定切削深度、主軸轉速 (RPM) 和進給率 (切削速度)。您要處理的材料和項目所需的精度水平將決定這些參數。
? 創建刀具路徑：參數準確后創建刀具路徑。ArtCAM 將使用您的設計和機器配置計算路徑。
模擬刀具路徑
在生成最終 Gcode 之前，模擬刀具路徑以檢查數控機床如何執行設計是一個好主意。借助 ArtCAM 的模擬功能，您可以看到切割預覽并在加工之前識別任何潛在問題。
確保材料或機器的任何部分都不會與刀具發生碰撞。如果發現任何問題，請返回刀具路徑設置并進行必要的調整。由于模擬可以消除錯誤，因此可以節省您的時間和資源。
生成 G 代碼
刀具路徑確定后，就可以生成G代碼文件了。這一步至關重要，因?yàn)閿?shù)控機床將使用G代碼來執行切割操作。
生成 G 代碼的步驟
1. 選擇后處理器：ArtCAM 與許多品牌和類型的數控機床兼容。選擇合適的后處理器，它可以將您的刀具路徑轉換為適用于您機床的 G 代碼。
2. 生成 G 代碼：選擇后處理器，然后單擊“生成 G 代碼”選項。文件將以“.nc”或“.tap”擴展名保存，或者以您的數控機床可以讀取的格式保存。
3. 保存文件：當您準備將 G 代碼文件發送到數控機床時，請將其保存在您方便訪問的位置。
將 G 代碼傳輸?shù)綌?shù)控機床
現在您有了 G代碼 文件準備好后，就可以將其加載到數控機床中了。根據機床的不同，加載方法有幾種。
? USB傳輸：許多數控機床可以通過U盤傳輸G代碼。要使用該文件，只需將其復制到U盤并插入計算機控制器即可。
? 直接連接：使用串行或 USB 連接，某些設備可實現計算機與數控之間的直接通信。
? 無線傳輸：如果您的數控機床支持無線連接，您可以通過 Wi-Fi 直接從您的計算機發送 G 代碼文件。
一旦上傳了 G 代碼，您就可以開始加工。
生成 G 代碼時應避免的常見錯誤
即使是經驗豐富的用戶在 G 代碼生成過程中也可能會犯錯誤。您可能會犯的一些常見錯誤包括：
1. 錯誤的刀具路徑配置：每天兩次驗證進給速度、主軸速度和刀具尺寸。
2. 忽視模擬：盡管模擬看起來很耗時，但它可以避免代價高昂的錯誤。
3. 使用錯誤的后處理器：確認你使用的后處理器適合你擁有的特定數控機床。
在 ArtCAM 中優化 G 代碼生成的技巧
要實現無縫且有效的數控加工，需要優化 ArtCAM 中的 G 代碼生成。通過簡化刀具路徑、修改進給率和安排設計層，您可以節省時間并提高項目的正確性。這些小調整可幫助您充分利用機器和材料，同時提高性能。以下是最大化 ArtCAM 的 G 代碼生成的一些提示：
? 使用圖層進行復雜設計：使用圖層可以幫助您有效地管理和安排項目中的多條刀具路徑。
? 使用樣品材料進行測試：在成品上執行 G 代碼之前，先在樣品上測試該代碼，確保一切正常運行。
? 優化刀具路徑以實現更快的切割：ArtCAM 允許您調整刀具路徑以實現最大效率。
? 嘗試調整切割順序和進給速度，以實現更快的生產速度，同時不犧牲質量。
結語
使用 ArtCAM 為數控機床生成 G 代碼非常簡單。您所要做的就是設置項目、設計、制作刀具路徑并導出 G 代碼文件。只要有一點經驗，您就可以創建出色的可加工文件，以保證準確和高效的輸出。永遠不要忘記使用適當?shù)暮筇幚砥?、模擬刀具路徑并正確將文件傳輸?shù)綌?shù)控機床。您的數字設計現在可以輕松變成現實。
