基于 OPENcontrol數控平臺，OPENMill 是一款現代化且靈活的系統，可管理從最簡單的到更復雜的五軸旋轉平移平面數控機床。OSAI OPENMill 模塊化控制系統組件之間的高度集成，確保了五軸數控機床的生產效率、高加工質量和易用性。
新型 OPENMill 系統提供的解決方案簡化了安裝和調試，借助最先進的軟件模塊和硬件組件優化了產品上市時間：
● 帶有對話式編輯器的 HMI 軟件，用于 2D 加工和圖形控制程序執行的板載編程
● 使用 1024 個預先計算的塊進行預測
● 高速切削（HSC）算法
● 采用先進算法進行抖動控制
●五軸樣條算法
● 使用工具中心點 (TCP) 編程完成五軸管理
● 從零件程序中選擇主動運動
●機械不對稱和機器錯位的體積補償（體積補償）
● 龍門和雙軸管理
● 刀庫、刀具壽命、隨機刀具、多刀位刀具管理
● 不同的操作面板解決方案
● 最新一代OPENcontrol數控
● 軸和主軸采用機架結構的模塊化驅動器，具有網絡恢復功能，通過Mechatrolink III 現場總線連接
● 高性能無刷電機，帶絕對式傳感器
● 通過EtherCAT 現場總線連接的遠程I/O

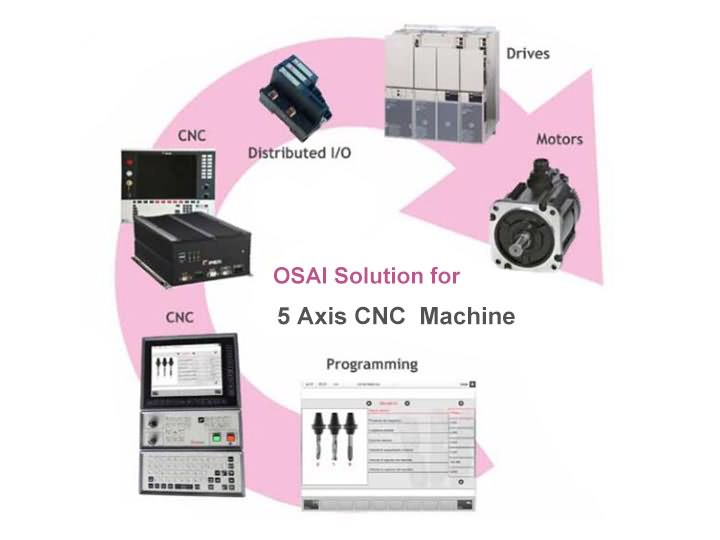

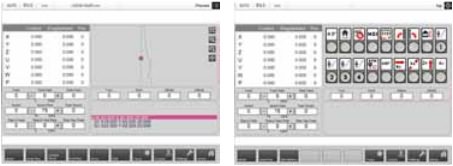

OSAI OPENMill 軟件
OPENMill 軟件是一款直觀易用的編程和控制軟件，用于對加工中心進行編程和控制。它能夠管理來自外部 CAD/CAM 系統或本地的程序執行，并支持圖形化和參數化編程循環和輪廓。由于集成了簡單易用的對話式編輯器，編程人員無需掌握數控使用的 ISO 語言。選擇加工循環后，系統會以圖形化的方式引導用戶填寫所需的參數，例如鉆孔矩陣、線性攻絲、槽銑削或用戶自定義輪廓的銑削。
OPENMill 也是 OSAI 為銑削加工開發的新型人機界面 (HMI)。其用戶界面旨在優化數控使用，用戶只需通過觸摸屏軟鍵即可執行少量命令，從而使用所有主要的數控功能。它還集成了圖形功能，用于零件預覽和勾勒已加工零件的輪廓。界面的特定部分允許用戶通過自定義屏幕按鈕的圖形和功能來定制系統。
OPENMill 軟件與配置為 OPEN-20 的 OPENcontrol 軟件完美匹配，并包含控制最多 4 個插值軸的機器所需的所有功能：
● 軸：
? 協調、主軸、輔助
? 旋轉式和線性式，還有翻轉式
? 龍門和雙軸
? 單軸和工作平面上的幾何誤差補償（交叉補償）
● 刀庫：
? 線性、平面和旋轉式彈匣
? 固定位置和隨機位置工具的管理
? 生活工具及替代工具管理
? 刀具和偏移可配置表
● 運動：
? 線性、圓形、螺旋、樣條運動
? 每個軸的加速/減速參數獨立
- 加速度梯形和正弦斜坡，帶加速度限制
- 前瞻（最多 1024 個程序塊）
- 可編程軸運動過濾器
- 速度前饋 (VFF) - 零點漂移
- 多塊回溯
- 從中斷的程序重新啟動
● 對話編輯器：
? 鉆孔和攻絲標準循環
? 銑削標準循環
? 定義開放/封閉銑削輪廓
對于 CAD 編程，解決方案是配置為 OPEN-30 的 OPENcontrol 軟件，專為同時具有 5 個或更多插值軸且最多可控制 64 個軸的復雜機器而設計，在 OPEN-20 上增加了以下功能：
● 工具中心點 (TCP)
● TCP 適用于雙扭頭和棱柱頭，具有 2 個或 3 個旋轉軸，適用于傾斜工作臺和非標準運動
● 帶花鍵的 TCP（高速機）
● 旋轉平面上的 TCP
在這種情況下，系統執行復雜的程序3D還可以同時在多個通道上進行加工（多工藝），使用不同的獨立頭進行加工。
PLC在銑床和五軸數控機床中的應用
集成在數控系統中的實時SoftPLC功能極其強大。它提供了一個開發環境，包含多種可用功能，可將控制系統與任何類型的機器連接。性能如下：
● 多任務實時執行
● 最多 250 個任務，10 個優先級
● 循環任務，最低調度時間為 250 μSec
● 超過 450 種可用功能
● 可以包含用高級語言實現的外部軟件算法
● 對于更標準化的機器，OPENMill 有一個默認的可配置應用程序，只需最少的定制即可在很短的時間內完成機器調試。
數控
OPENcontrol 系列數控具有可擴展性，其計算能力可輕松適應任何定制要求，無需修改軟件或應用程序。
OPEN-S COMPACT 配有 12 英寸操作面板，用于控制中型復雜機器。用戶界面基于軟鍵，可確保系統的易用性。OPEN-S COMPACT 的所有按鈕均為全行程類型，可確保全面感知操作。
OPEN-M 型號配備 OPENconsole COMPACT 15 英寸觸摸屏操作面板，是一款適合更復雜機器（如多軸五軸數控機床）的數控。
該系統由一個帶有集成鍵盤和可定制控制臺的操作面板以及一個獨立的數控系統組成，將安裝在電氣柜中。
OPEN-XLi 型號的結構與 OPEN-M 類似，但由于配備了 i5 處理器，因此是五軸數控機床的最佳選擇，能夠滿足其高性能需求。OPEN-XLi 可搭配 OPENconsole 操作面板使用。
使用 OPENMill 技術配置 OPENcontrol 系統。

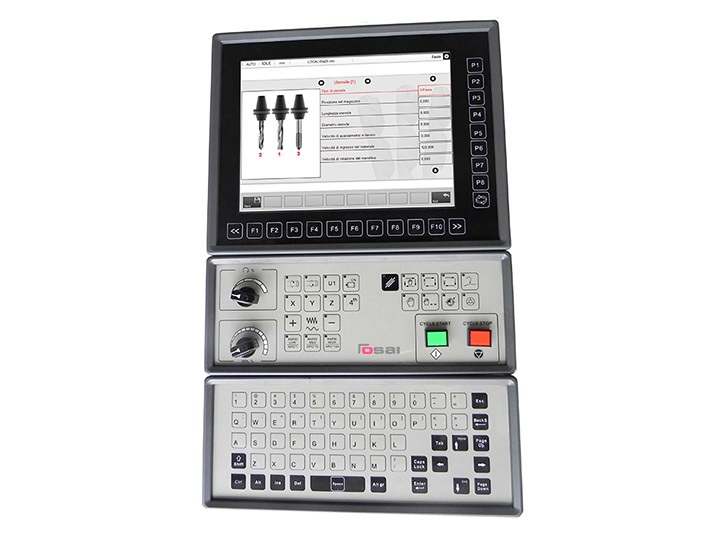

OPEN-S 緊湊型 12''

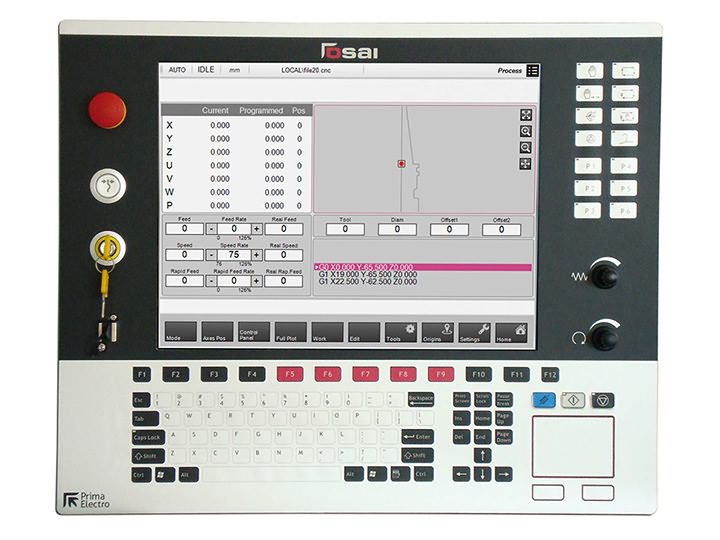

OPENconsole 緊湊型 15''
伺服驅動器和伺服電機
OPENMill 解決方案需要使用高達 480 VAC 電源的模塊化驅動器，通過 Mechatrolink III 現場總線與數控連接，從而保證從數控到驅動器的高速數據交換。
軸驅動器和主軸驅動器僅使用一個再生電源，功率高達 22kW，電壓為 480V。電源還具有 350% 3至5秒的高過載能力，以提高軸加速期間的動態性能。
該驅動器的軸功率高達 11kW，主軸功率高達 18kW，配備集成安全扭矩關閉功能，并可管理主安全集成。
中等慣量、連續扭矩為 3 至 48 Nm 的伺服電機配備 20 位分辨率的絕對傳感器。最大扭矩可達標稱扭矩的 3 倍，電機轉速可達 5,000 rpm。
主軸電機功率為 4 至 18 kW，轉速高達 10,000 rpm，可實現五軸數控機床典型的所有金屬去除加工。

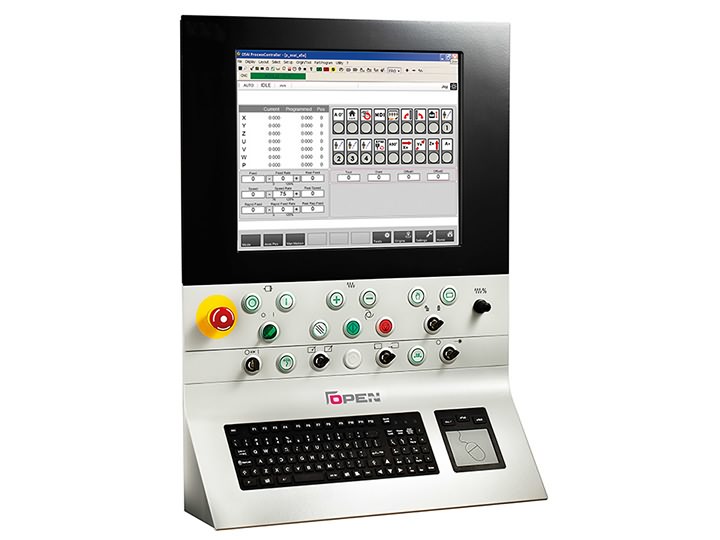

OPEN控制臺 17'' 或 19''

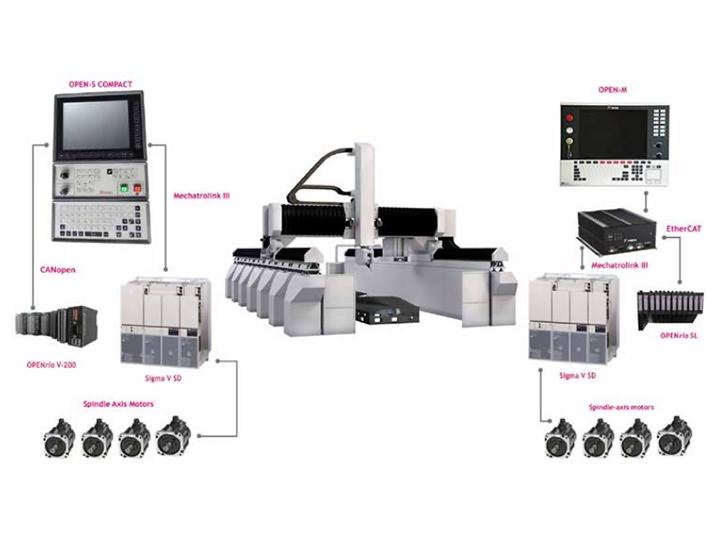

采用OPENMill技術的OPEN控制系統的配置方案
改裝套件
OPENMill解決方案技術具有高度可配置性和模塊化的特點，可匹配不同的改造方案，用于升級銑床和五軸數控雕刻機。這些模塊允許用戶選擇僅更換數控系統，或更換整臺機器的控制鏈，從人機界面（HMI）到伺服電機。兩種標準改造方案均包含OPENMill軟件，分別是：
改裝套件 1 （適用于已安裝在機器上的模擬或 P&D 電機和驅動器）：
● OPEN-S數控配備 12 英寸操作面板、鍵盤和機器控制臺；或 OPEN-M數控配備 15 英寸集成式觸摸屏操作面板、鍵盤和機器控制臺。
● 用于軸驅動器和主軸的模擬和反饋編碼器接口橋接模塊，具有模擬和數字I/O
改裝套件 2 （完整解決方案）：
● OPEN-S COMPACT數控配備 12'' 操作面板、鍵盤和機床控制臺或 OPEN-M數控配備 OPENconsole COMPACT 15'' 集成操作面板，配有觸摸屏、鍵盤和機床控制臺，以及 OPEN-M數控
● OPENrio I/O 模塊化系統
● Sigma V SD 驅動器
● 無刷主軸及電機軸
技術規格

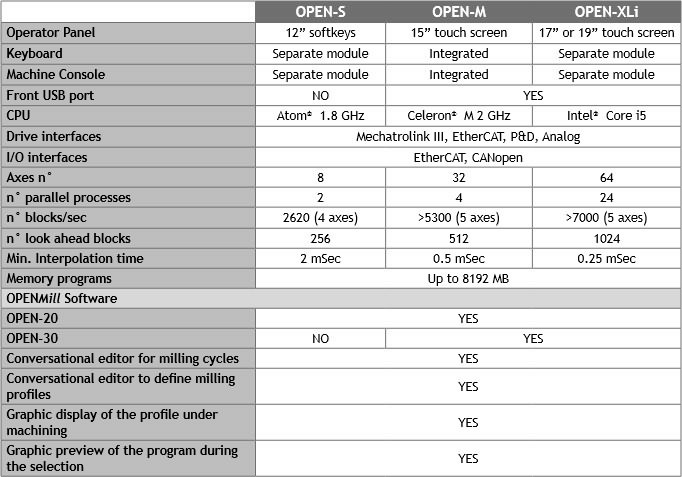

數控

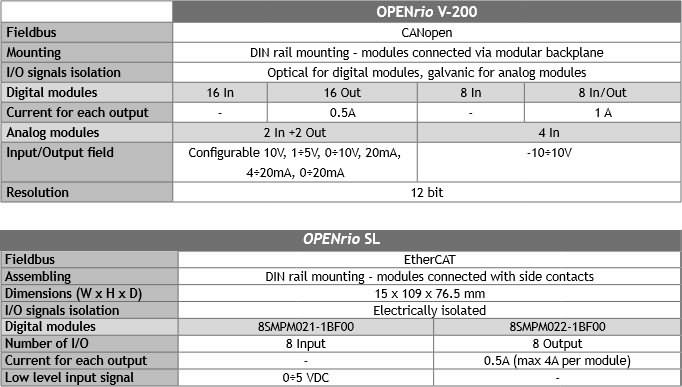

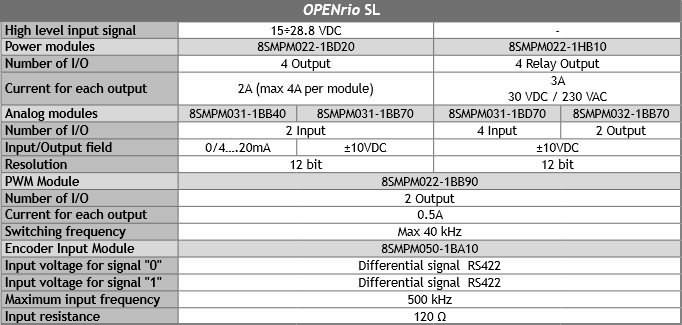

輸入/輸出模塊

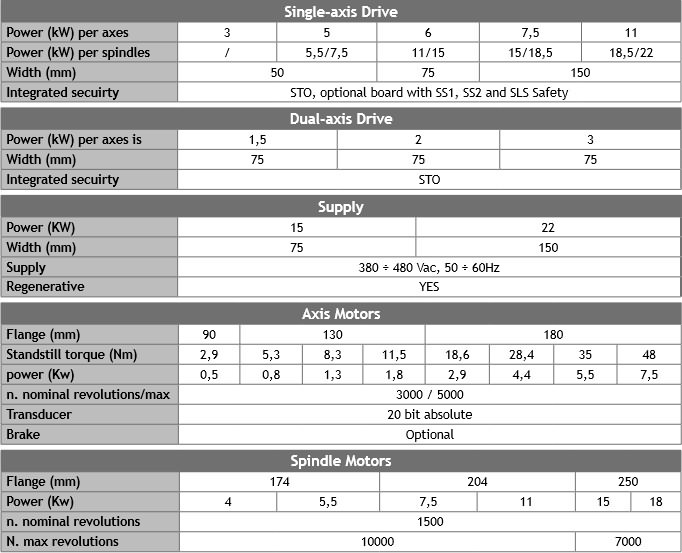

驅動器和電機
